S136是什么材料
認(rèn)識(shí)S136模具鋼：特性、應(yīng)用與加工注意事項(xiàng)
在模具制造中，材料的選擇直接影響模具的壽命、精度與適用性。S136作為一種高鉻不銹鋼類模具鋼，以其良好的耐腐蝕性與拋光性能，在要求較高的塑料模具中得到應(yīng)用。本文將從材料特性、適用場(chǎng)景、加工要點(diǎn)等方面，結(jié)合實(shí)際使用反饋，為模具廠及相關(guān)企業(yè)提供參考。

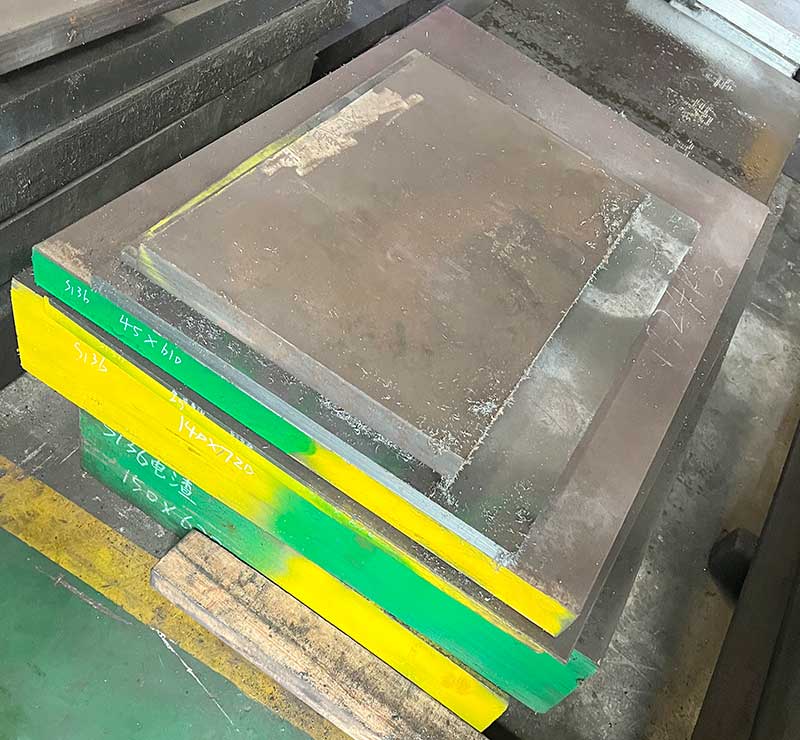

一、S136是什么材料？
S136是一種高鉻不銹鋼塑料模具鋼，通常以預(yù)硬狀態(tài)供應(yīng)，出廠硬度范圍在HRC30-35之間，以及HRC32-36之間的S136H等預(yù)硬型號(hào)。該材料含鉻量較高（約13.5%），具有一定的耐腐蝕性能，同時(shí)因采用真空熔煉工藝，鋼質(zhì)較為潔凈，組織均勻性較好。
從產(chǎn)品介紹看，S136為真空熔煉的鉻、鎳、鉬合金鋼，鋼材潔凈度高，均一性優(yōu)良，具備較好的拋光性能與光蝕刻花性。預(yù)硬狀態(tài)下可直接加工，也便于進(jìn)行后續(xù)的表面處理或局部硬化。
二、主要特性
1. 較好的耐腐蝕性
由于含鉻量較高，S136對(duì)潮濕環(huán)境及弱酸堿性介質(zhì)具有一定耐受能力，適合在潮濕環(huán)境或部分腐蝕性塑料（如PVC）成型中使用。但在強(qiáng)腐蝕條件下仍建議進(jìn)行表面處理或選用更耐蝕材料。
2.
良好的拋光性能
鋼材純凈度高、組織均勻，易于實(shí)現(xiàn)較好的表面拋光效果，適用于對(duì)表面光澤要求較高的塑料制品模具，如光學(xué)部件、透明產(chǎn)品、化妝品包裝等。
3. 可進(jìn)行表面硬化
預(yù)硬狀態(tài)的S136仍可進(jìn)行火焰淬火等局部硬化處理，使表面硬度提高至HRC52左右，適應(yīng)局部耐磨需求。
4. 加工時(shí)需注意硬化傾向
由于含鉻量高，S136在切削加工中易產(chǎn)生加工硬化現(xiàn)象，若參數(shù)不當(dāng)可能導(dǎo)致刀具磨損加快、加工表面質(zhì)量下降。
三、適用場(chǎng)景
S136常用于以下類型的模具：
- 對(duì)表面光澤要求較高的塑料模具，如鏡面顯示器外殼、透明包裝、光學(xué)鏡片模具
- 在潮濕或弱腐蝕環(huán)境中使用的模具
- 需要較好拋光與蝕紋性能的精密塑料模
需要注意的是，在加工PVC等可能釋放腐蝕性氣體的塑料時(shí)，即使選用S136，仍建議加強(qiáng)模具通風(fēng)或表面防護(hù)，必要時(shí)可進(jìn)行鈍化處理以增強(qiáng)耐蝕性。
四、加工與熱處理建議
1. 機(jī)械加工
由于材料易加工硬化，建議采用較低的切削速度，避免長(zhǎng)時(shí)間連續(xù)切削。使用鋒利的硬質(zhì)合金刀具，并配合油霧冷卻，有助于改善排屑、減少刀具磨損。
2. 熱處理注意事項(xiàng)
S136導(dǎo)熱性相對(duì)較差，若加熱速度過快易導(dǎo)致熱應(yīng)力集中。在進(jìn)行淬火等熱處理時(shí)，建議采用階梯式升溫，控制升溫速度，并考慮采用較低溫度淬火，以減少組織應(yīng)力與變形風(fēng)險(xiǎn)。
3. 表面處理選擇
為進(jìn)一步提升耐蝕性或耐磨性，可對(duì)模具進(jìn)行氮化、鈍化等表面處理。鈍化處理能在表面形成氧化鉻保護(hù)膜，增強(qiáng)在腐蝕環(huán)境中的穩(wěn)定性。
五、常見問題與應(yīng)對(duì)
根據(jù)實(shí)際使用反饋，加工S136時(shí)容易出現(xiàn)以下情況：
- 刀具磨損較快：可降低轉(zhuǎn)速、提高冷卻效果，選用適合不銹鋼加工的刀具材質(zhì)
- 加工表面硬化：避免過小的進(jìn)給量，采用較鋒利的刀刃，減少加工硬化層
- 熱處理變形：控制加熱速度，采用分段保溫，必要時(shí)進(jìn)行去應(yīng)力退火
六、與相似材料比較
在模具鋼選用時(shí)，S136常與FS136、S136H等型號(hào)進(jìn)行對(duì)比。FS136為電渣重熔（ESR）材料，純凈度更高，耐蝕性與拋光性能也有相應(yīng)提升；S136H為預(yù)硬型，出廠硬度較均勻，適合直接加工使用。企業(yè)可根據(jù)模具的具體使用環(huán)境、產(chǎn)量要求及成本預(yù)算進(jìn)行選擇。
七、結(jié)語(yǔ)
S136作為一款具有較好耐蝕性與拋光性能的塑料模具鋼，在對(duì)表面質(zhì)量及環(huán)境適應(yīng)性有要求的模具中表現(xiàn)穩(wěn)定。了解材料的特性，并合理設(shè)計(jì)加工及熱處理工藝，有助于充分發(fā)揮材料的性能，從而延長(zhǎng)模具的使用壽命。在具體選用時(shí)，建議結(jié)合模具實(shí)際工況，與材料供應(yīng)商充分溝通，并可考慮進(jìn)行試樣加工，以驗(yàn)證工藝適應(yīng)性。
如果您對(duì)以上S136是什么材料？比較感興趣或有疑問的話，請(qǐng)點(diǎn)擊聯(lián)系我們的在線客服或電聯(lián)，隆實(shí)模具鋼18年專注模具鋼材定制加工www.tampabaytimesreprints.com
以上僅供參考
全國(guó)服務(wù)熱線
